Dlaczego wałki dociskowe w hot stampingu decydują o jakości transferu na detalach

Nierówne odbicie folii w procesach znakowania detali przemysłowych to prosta droga do odrzucenia całej partii produkcyjnej. Problemy najczęściej objawiają się wyraźnymi smugami, niedotłoczeniami oraz poszarpanymi krawędziami naniesionego wzoru. Wymagające branże, takie jak sektor automotive, produkcja sprzętu AGD czy opakowań kosmetycznych, nie tolerują najmniejszych odchyleń wizualnych. Źródło tych błędów rzadko leży w samej folii, a znacznie częściej wynika z fizyki pracy maszyn poligraficznych. Zaburzenia jakości zaczynają się od niewłaściwego kontaktu między układem tłoczącym a detalem. Zrozumienie mechaniki tego zjawiska pozwala wyeliminować braki na linii i ustabilizować dzienny wolumen produkcji.

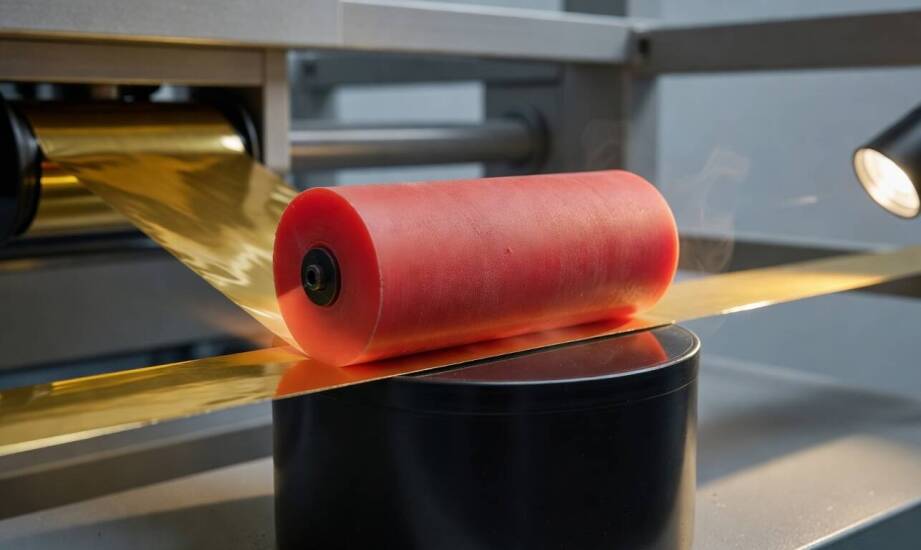

Jak wałek dociskowy stabilizuje transfer folii na detal?

Odpowiednio dobrany komponent utrzymuje precyzyjny nacisk pomiędzy rozgrzaną matrycą, folią i powierzchnią znakowanego przedmiotu. Równomierność tego kontaktu decyduje o pełnym przeniesieniu warstwy pigmentowej bez najmniejszych przerw. Brak mechanicznej stabilizacji nacisku generuje lokalne niedociśnienie lub nadmierny ucisk w obrębie jednego, nawet bardzo małego nadruku. Skutkiem jest zauważalne zerwanie ciągłości powłoki. W naszej praktyce projektowania maszyn dla przemysłu dobieramy parametry siłowników i prowadnic tak, aby zminimalizować ryzyko podobnych odchyleń.

Średnica narzędzia roboczego bezpośrednio wpływa na rozkład obciążeń na całej szerokości znakowania. Większy wymiar zmniejsza koncentrację siły na jednostkę powierzchni, co chroni delikatne struktury z tworzyw sztucznych przed odkształceniem. Z kolei mniejsza średnica zwiększa precyzję tłoczenia na bardzo wąskich lub głęboko osadzonych obszarach. Twardość materiału wyznacza zdolność dopasowania powłoki do mikronieregularności podłoża. Standardowe wałki do hot stampingu charakteryzują się parametrem na poziomie 80 Shore A. Całkowity zakres twardości spotykany na halach produkcyjnych wynosi od 40 do 90 Shore A. Niższe wartości poprawiają pokrycie na elementach o bardzo zróżnicowanej geometrii. Wyższa twardość gwarantuje natomiast podwyższoną odporność na rozrywanie przy ogromnych obciążeniach.

Powierzchnia narzędzia silikonowego musi pozostawać idealnie gładka oraz całkowicie wolna od zanieczyszczeń czy pęknięć. Nawet drobne zarysowania powłoki powodują natychmiastowe punktowe ubytki docisku, które przenoszą się wprost na detal. Konstrukcja maszyny poligraficznej wymaga również absolutnie precyzyjnego osiowania układu względem matrycy. Prawidłowa geometria całego modułu tłoczącego zapewnia identyczny rozkład siły na każdym milimetrze kwadratowym folii. Wykorzystujemy w tym celu sztywne konstrukcje oparte na niezawodnych podzespołach, co mocno skraca czas kalibracji urządzenia.

Czas cyklu, temperatura i geometria a jakość nadruku

Parametry termiczne procesu bezpośrednio zmieniają właściwości fizyczne aplikowanej powłoki. Zbyt wysoka temperatura głowicy powoduje gwałtowne nadtopienie warstwy klejącej, co natychmiast prowadzi do rozmycia cienkich linii. Ostrość nakładanego logotypu czy oznaczenia technicznego drastycznie spada. Zbyt niska wartość przekazywanego ciepła uniemożliwia z kolei pełne aktywowanie spoiwa. Efektem niedogrzania jest kruchość aplikacji oraz niepełny transfer na detal, który ostatecznie bardzo łatwo ściera się podczas normalnej eksploatacji produktu.

Wydajność nowoczesnych linii produkcyjnych wymusza bardzo szybkie tempo każdego cyklu pracy maszyny. Krótki czas kontaktu wałka z podłożem stanowi najtrudniejszy test dla stabilności układu termicznego i pneumatycznego. Przy ułamkach sekund wszelkie błędy w rozkładzie nacisku stają się widoczne znacznie szybciej niż przy powolnej pracy. Optymalny czas styku roboczego w procesach przemysłowych wynosi zazwyczaj od 0,5 do 3 sekund. Wartość ta zależy w głównej mierze od grubości użytego detalu, jego przewodnictwa cieplnego oraz dokładnego składu chemicznego folii.

Kształt znakowanego przedmiotu często wymusza całkowitą modyfikację naturalnego przebiegu ruchu stempla. Płaskie powierzchnie obudów sprzętu AGD wymagają liniowego, równomiernego dociśnięcia, które bardzo łatwo zaprogramować. Sytuacja komplikuje się na detalach o wyraźnych krzywiznach czy wielopoziomowych konturach spotykanych w przemyśle kosmetycznym. Konstruktorzy stosują w takich przypadkach elastyczne narzędzia dwutwardościowe, które płynnie dopasowują się do załamań materiału. Utrzymują one stałą siłę w osi centralnej, pozwalając jednocześnie na miękkie otulenie bocznych krawędzi przedmiotu bez marszczenia folii.

Pojedyncza zmiana właściwości samego narzędzia tłoczącego rzadko rozwiązuje skomplikowane problemy jakościowe w zakładzie produkcyjnym. Dobór parametrów ma realne uzasadnienie wyłącznie podczas analizy całego wyposażenia maszyny poligraficznej. Wymiary elementu silikonowego, jego twardość, parametry grzałek oraz zaprogramowany czas kontaktu muszą funkcjonować w ramach jednego spójnego mechanizmu. Dopiero kompleksowe zestrojenie całego stanowiska roboczego, jak ma to miejsce w specjalistycznych maszynach serii K-Desk ROTO, daje zakładom powtarzalny efekt dekoracji. Prawidłowa kontrola zmiennych mechanicznych pozwala osiągnąć trwały transfer folii niezależnie od materiału i narzuconego tempa produkcji.
