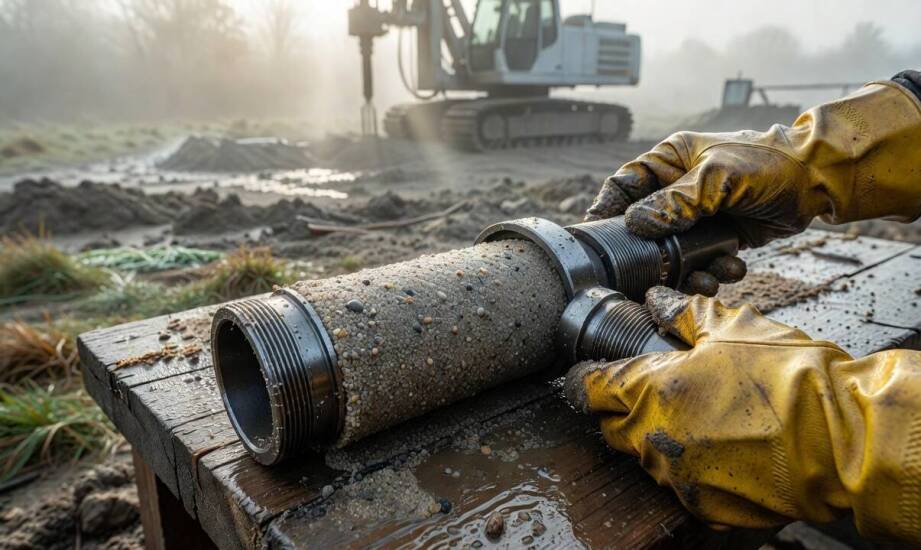

Kiedy badanie SPT z próbnikiem cylindrycznym daje projektantowi więcej niż samą liczbę uderzeń

Wiercenia geologiczne często ujawniają ukryte pod powierzchnią warstwy gruntów niespoistych, takich jak piaski, pospółki lub żwiry. Sama obserwacja wydobytego materiału nie dostarcza projektantowi wystarczających danych o jego rzeczywistym zachowaniu pod obciążeniem. Pobrana próbka traci bowiem swoje pierwotne naprężenia w trakcie wyciągania na powierzchnię. Odpowiednio dobrane badanie z próbnikiem cylindrycznym uzupełnia ten obraz o pomiar oporu dynamicznego. Taka informacja pozwala inżynierom dokładniej ocenić przydatność danej warstwy do bezpiecznego posadowienia ciężkiej konstrukcji.

Jak przebiega badanie SPT z próbnikiem cylindrycznym?

Badanie przeprowadza się bezpośrednio z dna ustabilizowanego otworu wiertniczego. W grunt wbija się próbnik o średnicy około 50 mm, wykorzystując do tego znormalizowany młot o masie 63,5 kg. Ciężar ten spada swobodnie z wysokości dokładnie 760 mm. Geolog rejestruje liczbę uderzeń niezbędną do zagłębienia narzędzia na docelowym odcinku pomiarowym wynoszącym 300 mm. Wcześniej pomija się wstępne 150 mm penetracji. Ten pierwszy etap pracy urządzenia służy wyłącznie do przebicia się przez osady naruszone samym procesem wiercenia.

Metoda ta ma niezwykle istotną przewagę nad standardowym sondowaniem używanym w drogownictwie. Konstrukcja narzędzia umożliwia jednoczesne pobranie próbki gruntu o naruszonej strukturze. Rdzeń zatrzymuje się wewnątrz stalowej rury w trakcie wbijania. Pozwala to na dokładną identyfikację litologiczną przewiercanego materiału prosto z odpowiedniej głębokości pomiarowej.

Podstawowy wynik oporu penetracji określa się w dokumentacji jako liczbę uderzeń N. W przypadku osadów piaszczystych i żwirowych wartość ta rośnie proporcjonalnie do zagęszczenia warstwy. Odczyt terenowy wpisany do metryki stanowi jednak dopiero początek inżynierskiej analizy.

Co oznacza liczba uderzeń i jakie parametry wspiera?

Klasyfikacja gruntów niespoistych opiera się na wyznaczonych z góry przedziałach. Wynik poniżej 4 uderzeń wskazuje na stan bardzo luźny, zakres 4–10 na luźny, a 10–30 na średnie zagęszczenie. Wartości między 30 a 50 oznaczają materiał zagęszczony, natomiast wyższe sygnalizują stan bardzo zagęszczony. Należy pamiętać, że te zakresy mają charakter wyłącznie orientacyjny i wymagają specjalistycznych przeliczeń. Wynik zależy od wielu czynników technologicznych sprzętu. Z tego powodu niezbędne jest stosowanie korekt energii uderzenia oraz uwzględnienie specyficznych warunków wykonania. Sama surowa liczba N pochodząca z różnych systemów wiertniczych nie jest w pełni porównywalna bez standaryzacji.

Po nałożeniu odpowiednich poprawek analitycznych geotechnik może ostrożnie oszacować stopień zagęszczenia. Wylicza także orientacyjny kąt tarcia wewnętrznego podłoża. Taka procedura sprawdza się znakomicie przy porównywaniu nośności kolejnych warstw w profilu pionowym. Znacznie pełniejszy obraz sytuacji daje jednak łączenie różnych technik badawczych. Inżynierowie chętnie uzupełniają klasyczne wiercenia o dedykowane sondowania cylindryczne oraz statyczne testy stożkiem. Spójne zestawienie tych wyników trafia później do finalnej dokumentacji. Prawidłowo wykonane rozpoznanie terenowe oferuje Przedsiębiorstwo Geologiczne Geoprojekt Szczecin, które dostarcza precyzyjne dane dla zaawansowanych projektów infrastrukturalnych.

Osoba weryfikująca wyniki musi zawsze pamiętać o fizycznych ograniczeniach sprzętu. Samo rozwiercanie otworu powoduje miejscowe rozluźnienie struktury gruntu na dnie. Bywa to szczególnie odczuwalne poniżej zwierciadła wody, gdzie występuje zjawisko kurzawki. Taka sytuacja sztucznie zaniża rejestrowane parametry oporu. Dodatkowo naturalna niejednorodność osadów lodowcowych generuje duże rozrzuty wyników na bardzo krótkich dystansach. W przypadku warstw spoistych, takich jak gliny czy iły, opór dynamiczny dostarcza znacznie mniej wiarygodnych danych wytrzymałościowych.

Największą zaletą tej metody terenowej pozostaje niezmiennie jednoczesne uzyskanie fizycznej próbki i pomiaru oporu penetracji. Wyciągnięty na powierzchnię materiał pozwala zweryfikować założenia teoretyczne z rzeczywistymi warunkami geologicznymi. Sama liczba uderzeń z formularza nie wystarcza do poprawnego zaprojektowania fundamentów. Osadzona w szerszym kontekście specjalistycznego rozpoznania geotechnicznego staje się jednak niezwykle cennym parametrem. Konstruktor obiektu otrzymuje dzięki temu sprawdzoną informację o układzie sił pod ziemią, co bezpośrednio gwarantuje stateczność zaplanowanej inwestycji.
